第2章 寄存器

一个 CPU 由运算器，控制器，寄存器等器件构成，这些器件靠内部总线进行相连。简单的说 CPU 中：

• 运算器进行信息处理
• 寄存器进行信息存储
• 控制器控制各种器件进行工作
• 内部总线连接各个器件，在他们之间进行各种数据的传送

寄存器是 CPU 中程序员可以用指令读写的部件，程序员可以通过改变各种寄存器的内容实现对 CPU 的控制

8086CPU 由14个寄存器：AX，BX，CX，DX，SI，DI，SP，BP，IP，CS，SS，DS，ES，PSW

• 外部总线：相对于 CPU 内部而言是外部总线，实现 CPU 和主板上其他器件的联系。
• 内部总线：实现 CPU 内部各个器件之间的联系。

2.1 同用寄存器

8086CPU 的所有寄存器都是16位，可以存放两个字节。AX，BX，CX，DX 这4个通用寄存器，每一个寄存器可以分为两个可独立使用的8位寄存器来使用。

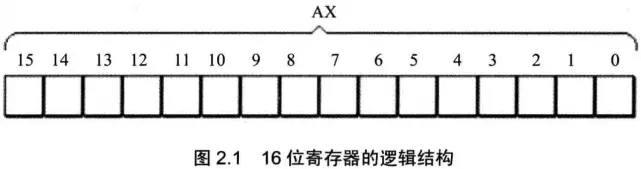

以 AX 为例：寄存器的逻辑结构如图 2.1 所示：

• AX 可以分为 AH 和 AL
• BX 可以分为 BH 和 BL
• CX 可以分为 CH 和 CL
• DX 可以分为 DH 和 DL

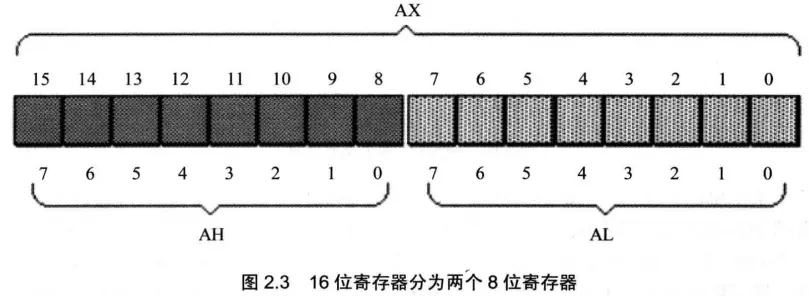

以 AX 为例：8086CPU 的16位寄存器分为两个8位寄存器的情况如图 2.3 所示：

AX 的低8位（0位~7位）构成了 AL 寄存器，高8位（8位~15位）构成了 AH 寄存器。

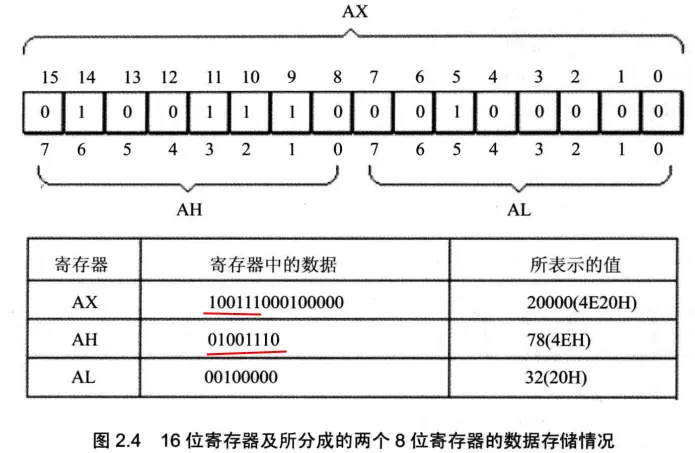

图2.4 展示16位寄存器及其所分成的两个8位寄存器的数据存储情况：

2.2 物理地址

CPU 访问内存单元，要给出内存单元的地址。每一个内存单元在这个空间中都有一个唯一的地址，我们将这个唯一的地址称之为物理地址

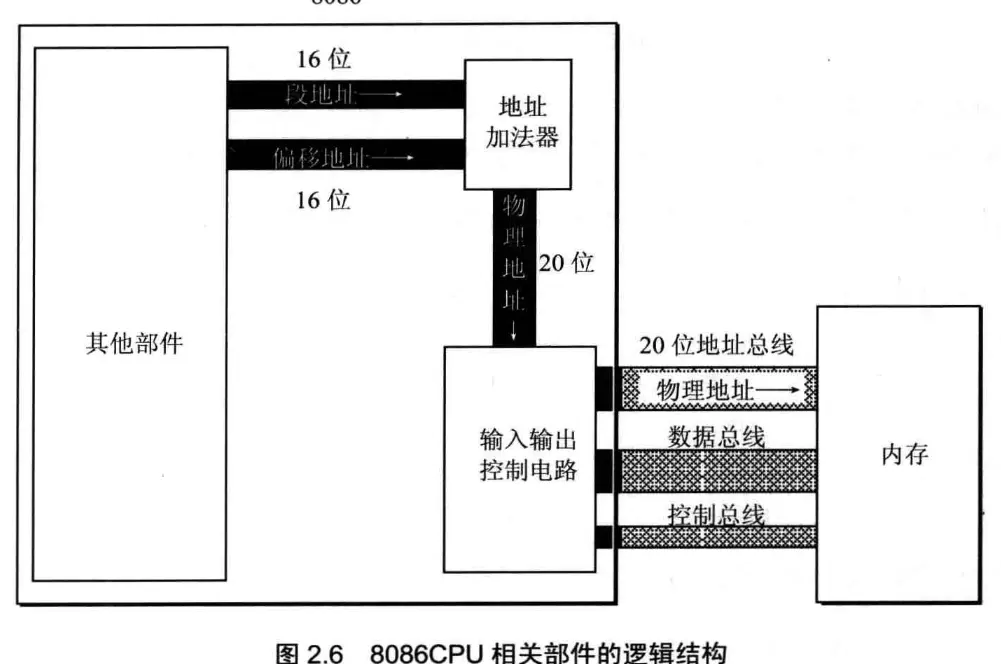

2.3 8086 CPU 给出物理地址的方法

1. CPU 中的相关部件提供两个16位地址，一个称之为段地址，一个称之为偏移地址
2. 段地址和偏移地址通过内部总线送入一个称之为地址加法器的部件
3. 地址加法器将两个16位地址合成一个20位的物理地址
4. 地址加法器通过内部总线将20位物理地址送入到输入和输出控制电路
5. 输入和输出控制电路将20 位物理地址送上地址总线
6. 20位物理地址被地址总线传送到存储器

==地址加法器采用：物理地址 = 段地址*16+偏移地址== 合成物理地址

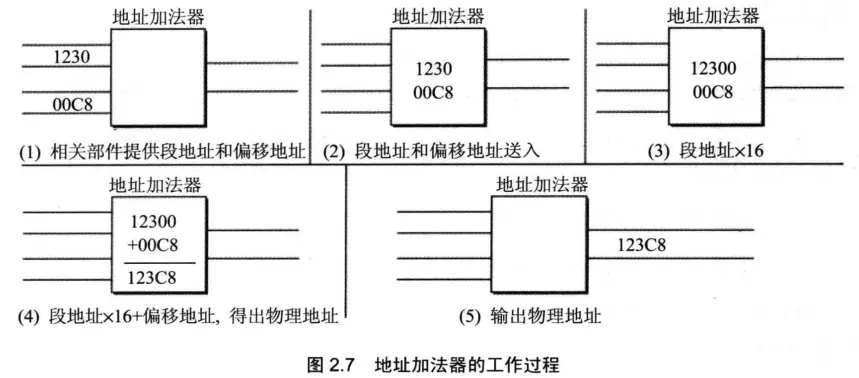

例如：8086CPU 要访问地址为 123C8H 的内存单元，地址加法器的工作过程如图2.7所示：

2.4 段的概念

在编程时可以根据需要，将若干地址连续的内存单元看作一个段。偏移地址位16位，16位地址的最大寻址能力位 64KB，所以要给段的长度最大位 64KB

2.5 段寄存器

段寄存器：CS、DS、SS、ES

CS:代码段寄存器

IP：指令指针寄存器

2.6 CS 和 IP

• CS：代码段寄存器；
• IP：指令指针寄存器。

假设 CS 中的内容为 M，IP 中内容为 N，8086CPU 将从内存 M✖16+N 单元开始，读取一条指令并执行

在 8086PC 机中，任意时刻，CPU 将 CS： IP 指向内存单元中的内容看作指令

2.7 总结

• CS 存放指令的段地址，IP 存放指令的偏移地址，任意时刻，CPU 将 CS： IP 指向内容当作指令的执行

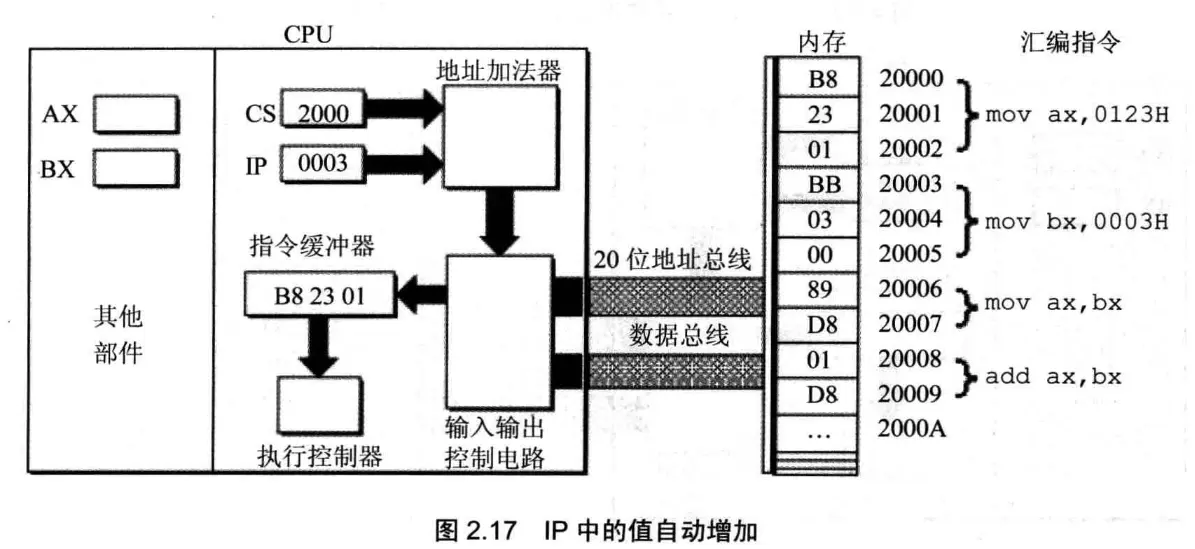

• CPU 工作的流程：
• 从 CS： IP 指向内存单元读取指令，读取的指令进入指令的缓冲器
• IP = IP + 所读取指令的长度，从而指向下一条指令
• 执行指令。

2.8 Debug

• R 命令查看、改变 CPU 寄存器的内容
• D 命令查看内存中的内容
• E 命令改写内存中的内容
• U 命令将内存中的机器指令翻译成汇编指令
• T 命令执行一条机器指令
• A 命令已汇编指令的格式在内存中写入一条机器指令
