第2章 SSD主控和全闪存阵列
# 第2章 SSD 主控和全闪存阵列
SSD 主要由两大模块构成——主控和闪存介质。其实除了上述两大模块外，可选的还有缓存单元。
主控是 SSD 的大脑，承担着指挥、运算和协调的作用：
- 一是实现标准主机接口与主机通信；
- 二是实现与闪存的通信；
- 三是运行 SSD 内部 FTL 算法。
可以说，一款主控芯片的好坏直接决定了 SSD 的性能、寿命和可靠性。
# 2.1 SSD 系统架构
SSD 作为数据存储设备，是一种典型的（System on Chip）单机系统，有主控 CPU、RAM、操作加速器、总线、数据编码译码等模块。
- 操作对象：协议、数据命令、介质
- 操作目的：写入和读取用户数据

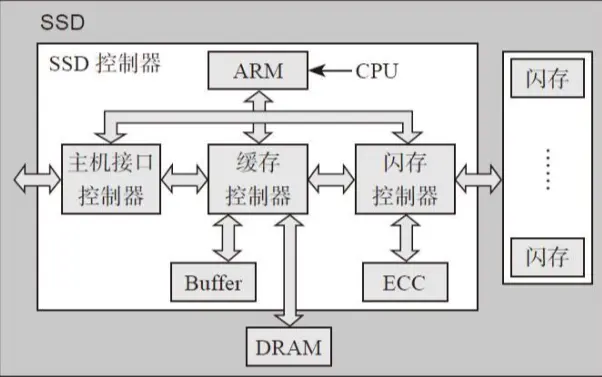

SSD 系统架构的概略图（见下图 2-1）
这款主控采用 ARM CPU，主要分为前端和后端两大部分。
- 前端（Host Interface Controller，主机接口控制器）： 跟主机打交道，接口可以是 SATA、PCIe、SAS 等。
- 后端（Flash Controller，闪存控制器）： 跟闪存打交道并完成数据编解码和 ECC。
- 除此之外还有缓冲（Buffer）、DRAM。
- 模块之间通过AXI高速和APB低速总线互联互通，完成信息和数据的通信。
在此基础之上，由 SSD 固件开发者构筑固件（Firmware）统一完成 SSD 产品所需要的功能，调度各个硬件模块，完成数据从主机端到闪存端的写入和读取。
# 2.1.1 前端
主机接口：与主机进行通信（数据交互）的标准协议接口，当前主要代表为 SATA、SAS 和 PCIe 等。表2-1所示是三者的接口速率。
表 2-1 SATA、SAS、PCIe 接口速率
| 接口 | 速率（Gbps） |
|---|---|
| SATA | 6/3/1.5 |
| SAS | 12/6 |
| PCIe | 通道数 × 8（PCIe3.0） |

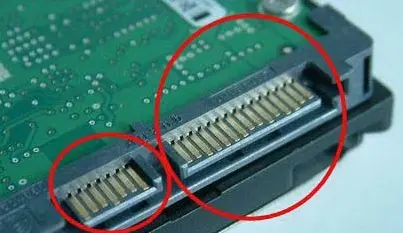

- SATA（Serial Advanced Technology Attachment（串行高级技术附件））： 是一种基于行业标准的串行硬件驱动器接口，是由 Intel、IBM、Dell、APT、Maxtor 和 Seagate 公司共同提出的硬盘接口规范（见下图2-2）。

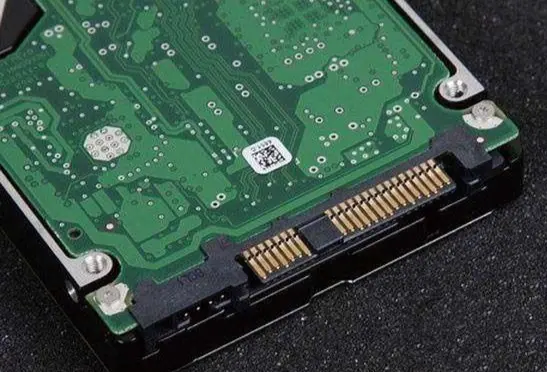

SAS（Serial Attached SCSI）： 即串行连接 SCSI，是新一代的 SCSI 技术，和现在流行的 Serial ATA（SATA）硬盘相同，都是采用串行技术以获得更高的传输速度，并通过缩短连接线改善内部空间等（见下图2-3）。
SAS 是并行 SCSI 接口之后开发出的全新接口，此接口的设计是为了改善存储系统的效能、可用性和扩充性，并且提供与 SATA 硬盘的兼容性。SAS 的接口技术可以向下兼容 SATA。
具体来说，二者的兼容性主要体现在物理层和协议层。
- 在物理层，SAS 接口和 SATA 接口完全兼容，SATA 硬盘可以直接用在 SAS 的环境中；从接口标准上而言，SATA 是 SAS 的一个子标准，因此 SAS 控制器可以直接操控 SATA 硬盘，但是 SAS 却不能直接用在 SATA 的环境中，因为 SATA 控制器并不能对 SAS 硬盘进行控制。
- 在协议层，SAS 由3种类型的协议组成，根据连接设备的不同使用相应的协议进行数据传输。
- 其中串行 SCSI 协议（SSP）用于传输 SCSI 命令；
- SCSI 管理协议（SMP）用于对连接设备的维护和管理；
- SATA 通道协议（STP）用于 SAS 和 SATA 之间数据的传输。
PCIe（Peripheral Component Interconnect Express）： 是一种高速串行计算机扩展总线标准，它原来的名称为3GIO。PCIe 属于高速串行点对点多通道高带宽传输，所连接的设备分配独享通道带宽，不共享总线带宽，主要支持主动电源管理、错误报告、端对端的可靠性传输、热插拔以及服务质量（QoS，Quality of Service）等功能。PCI Express 也有多种规格，从 PCI Express 1X 到 PCI Express 32X，意思就是1个通道到32个通道，能满足将来一段时间内出现的低速设备和高速设备的需求。PCI-Express 最新的接口是PCIe 4.0接口。
主要优势：
- 数据传输速率高，目前最高的4.0版本可达到2GB/s（单向单通道速率）
- 发展潜力大

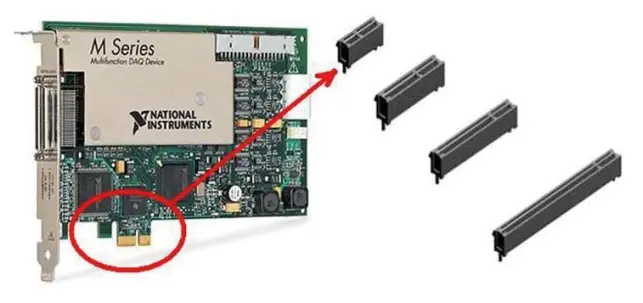

图 2-4 PCIe 接口式插卡（AIC）

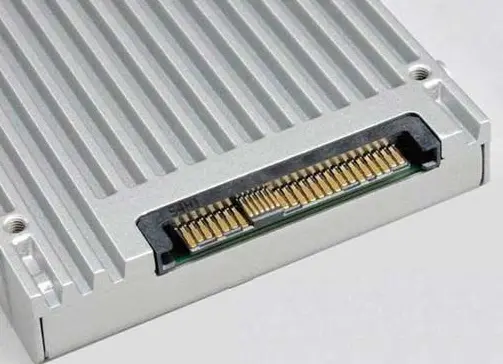

图 2-5 U.2 接口
前端是负责主机和 SSD 设备通信的接口，命令和数据传输通过前端总线流向或流出 SSD 设备。从硬件模块上来看，前端有 SATA/SAS/PCIe PHY 层，俗称物理层，接收串行比特数据流，转化成数字信号给前端后续模块处理。这些模块处理 NVMe/SATA/SAS 命令，它们接收并处理一条条命令和数据信息，涉及数据搬移会使用到 DMA。一般命令信息会排队放到队列中，数据会放到 SRAM 快速介质中。如果涉及加密和压缩功能，前端会有相应的硬件模块来做处理，若软件无法应对压缩和加密的快速需求，则会成为性能的瓶颈。
从协议角度，以一条 SATA Write FPDMA 命令为例对上述内容进行说明。

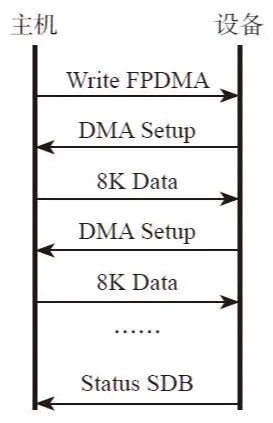

从主机端文件系统发出一条写命令请求，该请求到主板南桥 AHCI 寄存器后，AHCI 寄存器执行请求，即进行写操作，忽略文件系统到 AHCI 路径的操作细节，从 SSD 前端总线上看会发出如下的写交互操作（见图2-6）：
- 步骤1：主机在总线上发出 Write FPDMA 命令 FIS（Frame Information Structure，帧信息结构，是 SATA 为了实现异步传输数据块而使用的封包）。
- 步骤2：SSD 收到命令后，判断自己内部写缓存（Write Buffer）是否有空间去接收新的数据。如果有，则发出 DMA Setup FIS 到主机端；否则什么也不发，主机端处于等待状态（这叫流控：数据流量控制）。
- 步骤3：主机端收到 DMA Setup FIS 后，发送不大于 8KB 数据的 Data FIS 给设备。
- 步骤4：重复步骤2和步骤3直到数据全部发送完毕。
- 步骤5：设备（SSD）发送一个状态 Status FIS 给主机，表示从协议层面这条写命令完成全部操作。当然 Status 可以是一个 good status 或者一个 bad/error status，表示这条 Write FPDMA 命令操作正常或者异常完成。
# 2.1.2 主控 CPU
SSD 控制器 SoC 模块一般由一颗或多颗 CPU 核组成，同时片上有 I-RAM、D-RAM、PLL、IO、UART、高低速总线等外围电路模块。CPU 负责运算、系统调度，IO 完成必要的输入输出，总线连接前后端模块。
- 固件运行在 CPU 核上
- I-RAM： 代码存储区
- D-RAM： 数据存储区
- 多核CPU，软件可以是对称多处理（SMP）和非对称多处理（AMP）
- 对称多处理（SMP）： 共享 OS 和同一份执行代码，共享一份 I-RAM 和 D-RAM，资源共享；
- 非对称多处理（AMP）： 多核分别执行不同代码，每核对应一份 I-RAM 和 D-RAM，每核独立运行，没有内存抢占导致代码速度执行变慢的问题。
当 SSD 的 CPU 要求计算能力更高时，除增加核数和单核 CPU 频率外，AMP 的设计方式更加适应计算和任务独立的要求，消除了代码和数据资源抢占导致执行速度过慢的问题。
SSD 的 CPU 外围模块包括 UART、GPIO、JTAG，这些都是程序必不可少的调试端口，另外还有定时器模块 Timer 及其他内部模块，比如 DMA、温度传感器、Power regulator 模块等。
# 2.1.3 后端

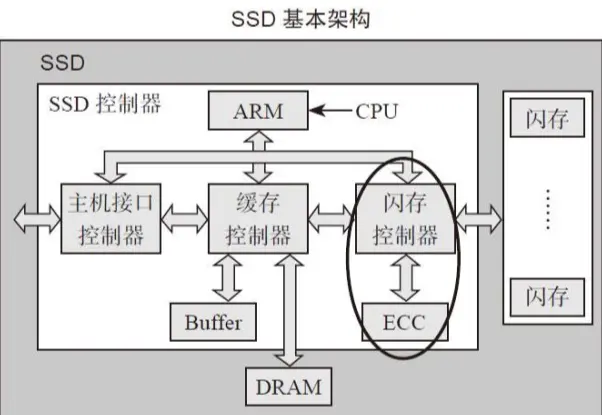

后端两大模块分别为 ECC 模块和闪存控制器（见图2-7）。
ECC 模块是数据编解码单元，由于闪存存储天生存在误码率，为了数据的正确性，在数据写入操作时应给原数据加入 ECC校验保护，这是一个编码过程。读取数据时，同样需要通过解码来检错和纠错，如果错误的比特数超过 ECC 纠错能力，数据会以“不可纠错”的形式上传给主机。这里的 ECC 编码和解码的过程就是由 ECC 模块单元来完成的。SSD 内的 ECC算法主要有 BCH 和 LDPC，其中 LDPC 正逐渐成为主流。
闪存控制器使用符合闪存 ONFI、Toggle 标准的闪存命令，负责管理数据从缓存到闪存的读取和写入。
闪存控制器如何和闪存连接和通信？
从单个闪存角度看，一个 Die/LUN 是一个闪存命令执行的基本单元，闪存控制器和闪存连接引脚按照如下操作（见图2-8）：
- 外部接口：8个 IO 接口，5个使能信号（ALE、CLE、WE#、RE#、CE#），1个状态引脚（R/B#），1个写保护引脚（WP#）；
- 命令、地址、数据都通过8个 IO 接口输入输出；
- 写入命令、地址、数据时，都需要将 WE#、CE# 信号同时拉低，数据在 WE# 上升沿被锁存；
- CLE、ALE 用来区分 IO 引脚上传输的是数据还是地址。
从闪存控制器角度看，为了性能需求需要并发多个闪存 Die/LUN，通常配置有多个通道（channel）。一个通道挂多少个闪存 Die/LUN，取决于 SSD 容量和性能需求，Die/LUN 个数越多，并发的个数越多，性能越好。
Die/LUN是闪存通信的最小基本管理单元，配有上述的一套总线，即8个I/O口，5个使能信号（ALE、CLE、WE#、RE#、CE#），1个状态引脚（R/B#），1个写保护引脚（WP#）……
如果一个通道上挂了多个闪存 Die/LUN，每个 Die 共用每个通道上的一套总线，那闪存控制器如何识别和哪个 Die 通信呢？答案是通过选通信号 CE# 实现。在闪存控制器给特定地址的闪存 Die 发读写命令和数据前，先选通对应 Die 的 CE#信号，然后进行读写命令和数据的发送。一个通道上可以有多个 CE，SSD 主控一般设计为4～8个，对于容量而言选择有一定的灵活度。
# 2.2 全闪存阵列 AFA
U 盘是一两个闪存芯片和控制器封装，SSD 是很多 U 盘的阵列，全闪存阵列是很多 SSD 的阵列，只不过 U 盘是最差的闪存，SSD 好一点，AFA 用得更好。
